Données techniques
CARACTERISTIQUES TECHNIQUES
Longueur de rectification : 200 [mm]
Hauteur de pointe : 225 [mm]
COULISSES CROISEES :
Courses (X/Z) : 129 x 510 [mm]
Avances (X/Z) : 5.000 / 10.000 [mm/min]
Résolution : 0.0001 [mm]
SUPPORT DE BROCHES REVOLVER :
Axe B CNC : 360 [°]
Positions d'orientation : 0 / 90 / 180 / 270 [°]
Diamètre de meule intérieure : 120 [mm]
POUPEE PORTE-PIECE :
Alésage de broche : 50 [mm]
Vitesses de rotation : 0 - 1000 [tr/min]
Puissance : 3 [kW]
Pivotement poupée par axe Q : +/- 30 [°]
Indexation broche par axe C : 360 [°]
Charge maxi en l'air : 180 [Nm]
ALIMENTATION :
Tension : 400 [V]
Puissance installée : 22 [kVA]
DIMENSIONS :
Dimensions au sol : 3120 x 2000 [mm]
Hauteur machine : 2000 [mm]
Poids : 5700 [kg]
HEURES :
Heures de travail : 22.838 [h]
EQUIPEMENT
CNC FANUC 16-TB
Interface : RS232C
Option programmation par Pictogramming
Manivelle électronique déportée
Règles de mesure directe HEIDENHAIN sur X/Z
1 broche inter FISCHER MFN-1090 : 90.000 [tr/min]
1 broche inter FISCHER MFV-1260 : 60.000 [tr/min]
Dispositif de dressage pour broches inter
Centrale de lubrification air/huile pour broches inter

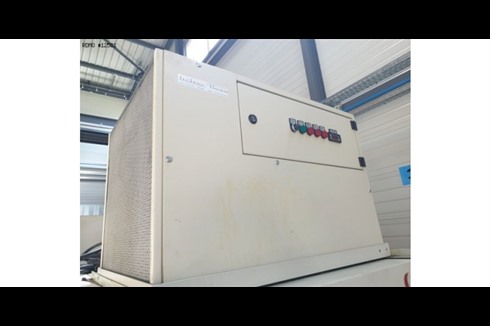

Groupe froid pour broches inter : TECHNO THERM TTK 5500/2
Centrale d'arrosage avec pompes : KNOLL VRF 150 / 350M
* avec filtration par tambour
* avec arrosage à travers poupée porte-pièce
