Données techniques

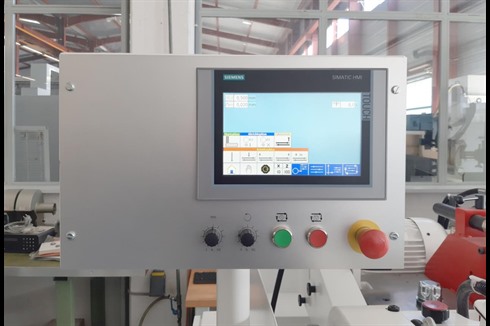

Commande: SPS SIEMENS SIMATIC HMI TOUCH
heures de fonctionnementt: 0
Données techniques
Hauteur de pointes: 100 mm
Distance entre pointes: 400 mm
Meule:
Diamètre: 300 mm
Largeur: 30 mm
Alésage: 127 mm
Charge admise entre-pointes max.: 20 kg
Vitesses de la meule:
nombre (étages): 3 aucun (vide)
à: 2450 t/min
Course transversale hydraulique: 170 mm
Poupée orientable: 30 °
Poupée porte-pièce:
Nombre de tours :
Variateur (réglage progressif)
de: 60 t/min
à: 1200 t/min
Alésage de la broche: 20 mm
Cône de la broche:: 4 CM
Cône de la contre-poupée :: 2 CM
Course de la broche: 20 mm
Diamètre de la broche: 32 mm
Plus grande inclinaison table: 30 °
Avance:
Axe Z (longitudinal): 100 - 3500 mm/min
Axe X (transversal): 0.01-9 mm/min
Moteur porte-meule extérieure: 4.5 CV
Moteur porte-meule extérieure: 3 kW
Moteur porte-meule intérieur: 1.1 kW
Poids de la machine env.: 1600 kg
Encombrement machine:
Longueur: 1500 mm
Largeur: 1400 mm
Hauteur: 1400 mm
Accessoires divers:
Écran tactile
Manivelles électroniques
Contre-poupée avec réglage fin
Appareil à rectifier intérieur
Vitesses de broche: 35000 t/min
Dispositif d'arrosage
Filtration par papier
Protection
Porte coulissante
Description: Avantages de la machine NC par rapport à une machine standard:
- Longitudinal : butées gauche/droite soft, réglage par teach-in, corrections simples et précises.
- Dressage : pour la rectification externe, dressage automatique avec compensation. Dressage en cours de cycle ou au nombre de pièces .
- Transversal : diamètre, réglage par teach-in, corrections simples et précises.
- Rectifiage : possibilité d'enlever plus de 30mm au diamètre (Standard limité à 1,7mm)
- Ecran : affichage des positions actuelles des axes X et Z
- Pannes : affichage des pannes en clair sur l'écran.
- Dépannage : dépannage à distance sécurisé.
